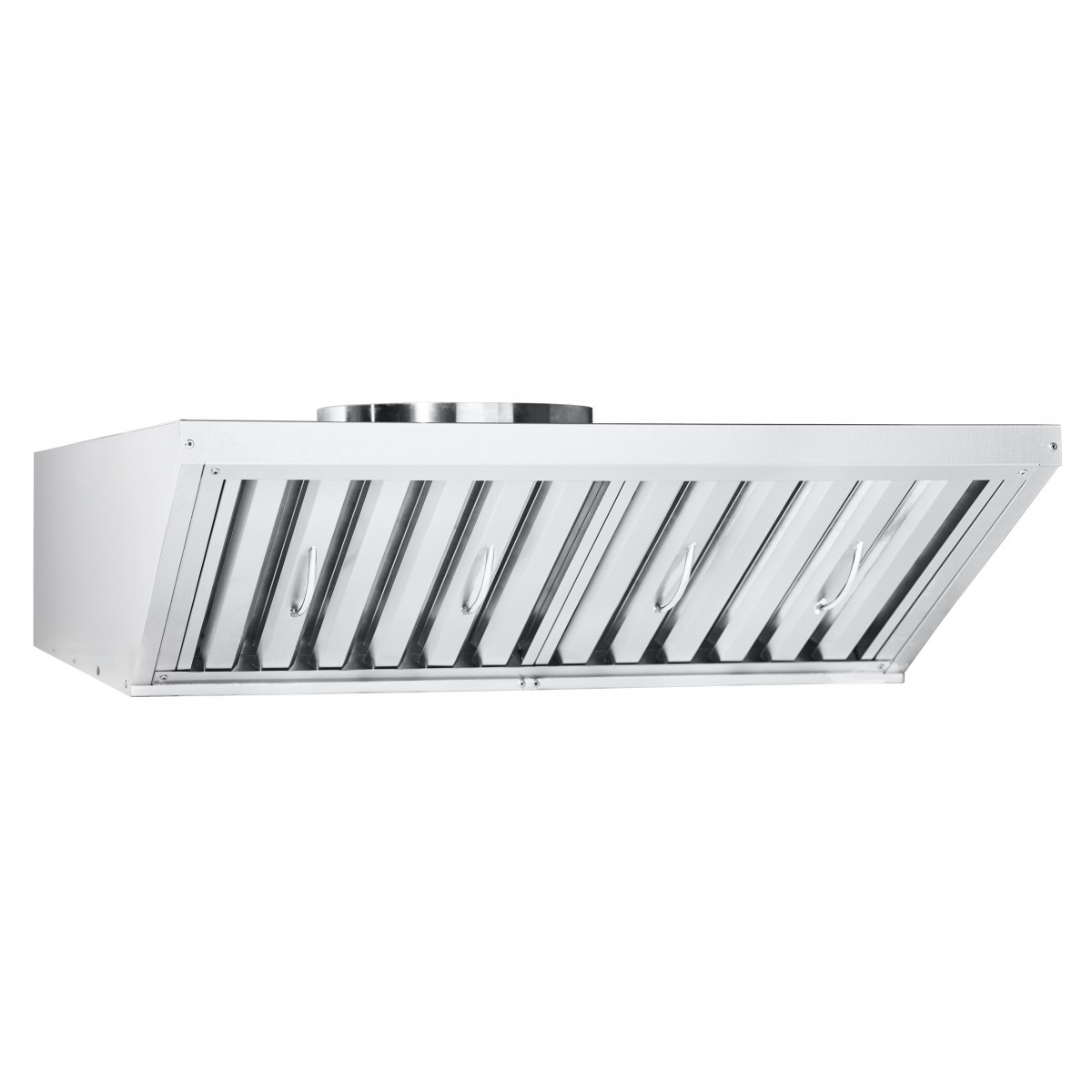

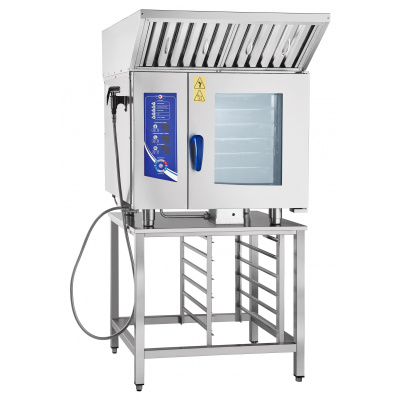

Зонт вытяжной встраиваемый Abat ЗВВ-800

Зонт вытяжной встраиваемый ЗВВ-800 для пароконвектоматов типа ПКА-6-1/1 и ПКА-10-1/1 используется для очистки воздуха от аэрозолей жира, масла, водяного пара и устанавливается в системе вытяжной вентиляции с выносным или встроенным вентилятором на объектах общественного питания. Диаметр отводящей трубы и дымохода должны быть не менее 270 мм.

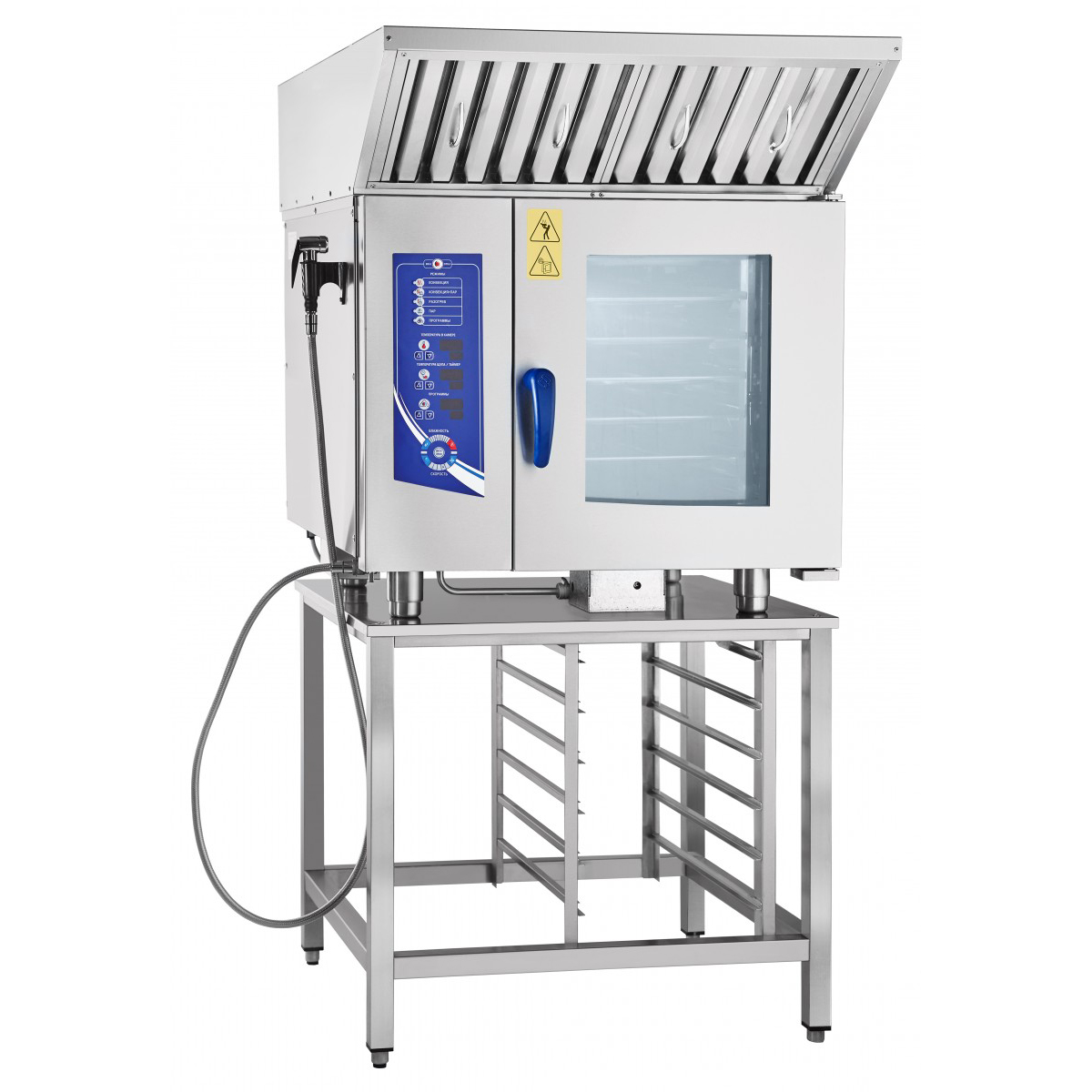

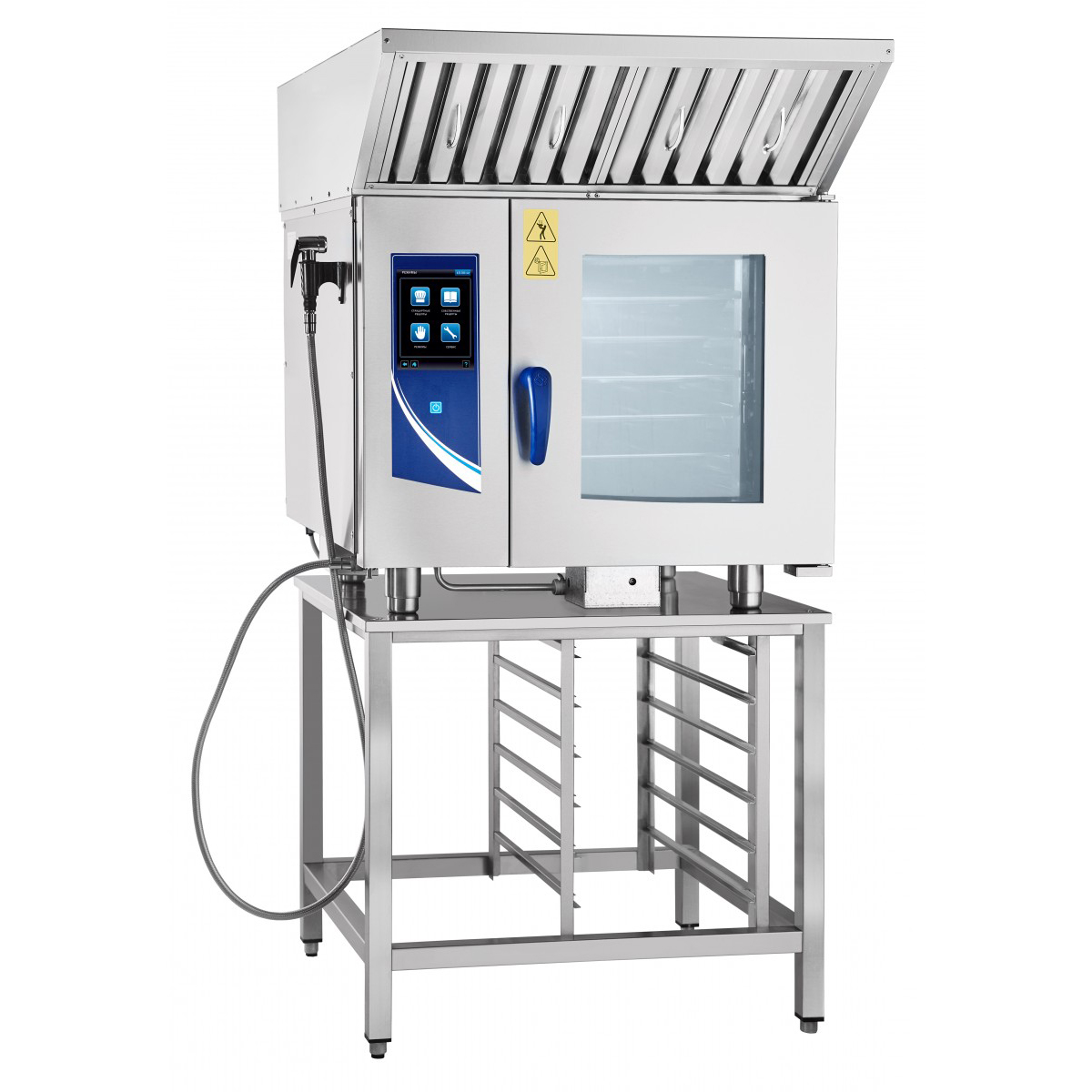

Зонт ЗВВ-800 предназначен для установки на пароконвектоматы типа ПКА-6-1/1 и ПКА-10-1/1 и состоит из трёх основных частей: корпуса, съёмных лабиринтных фильтров и осевого вентилятора. Подсоединяется к пароконвектомату с помощью кабеля питания (1,8 м с заземлением) и фиксируется с помощью уголков и болтов М5 к задней стенке пароконвектомата (предварительно нужно совместить трубки вывода пара с отверстиями в ванне зонта).

Принцип действия: разогретый воздух, насыщенный парами масла, жира и воды, всасывается осевым вентилятором в зонт, проходит через лабиринтные фильтры и удаляется из помещения очищенным. При ударе о стенки фильтра, имеющего лабиринтную структуру, пары масла, жира и воды, содержащиеся в воздухе, конденсируются на фильтре благодаря температурному перепаду и стекают в герметичную ванну — жиросборник — расположенную в корпусе зонта. Ванна зонта имеет сливную трубку с резьбой G 1/2'', к которой необходимо подсоединить шаровой кран для слива жидкости.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

Совместимое изделие: ПКА 6-1/1, ПКА 10-1/1
Установленный номинальный ток электродвигателя вентилятора, А, (мощность, Вт), не более: 0,85 (120)
Установленный номинальный ток суммарный, А, (мощность, Вт), не более: 0,85 (120)
Номинальная суммарная мощность, Вт: 120
Номинальное напряжение, В: 230
Пароконденсатор: нет
Тип фильтра: лабиринтный
Воздухопроизводительность, м³/ч: 1400
Скорость движения воздуха в рабочей зоне зонта, м/с: 0,4
Количество установленных вентиляторов, шт.: 1
Количество установленных лабиринтных фильтров, шт.: 2

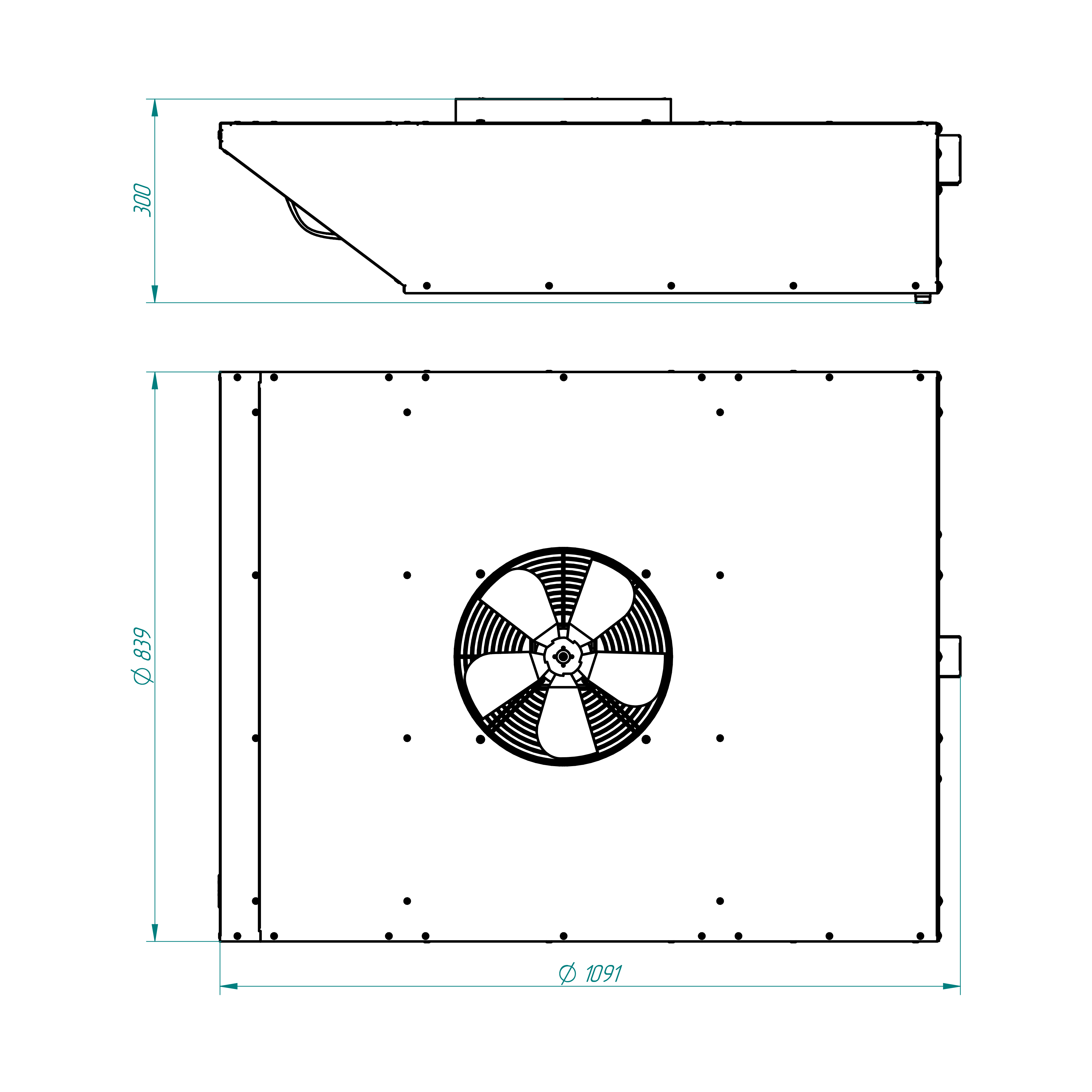

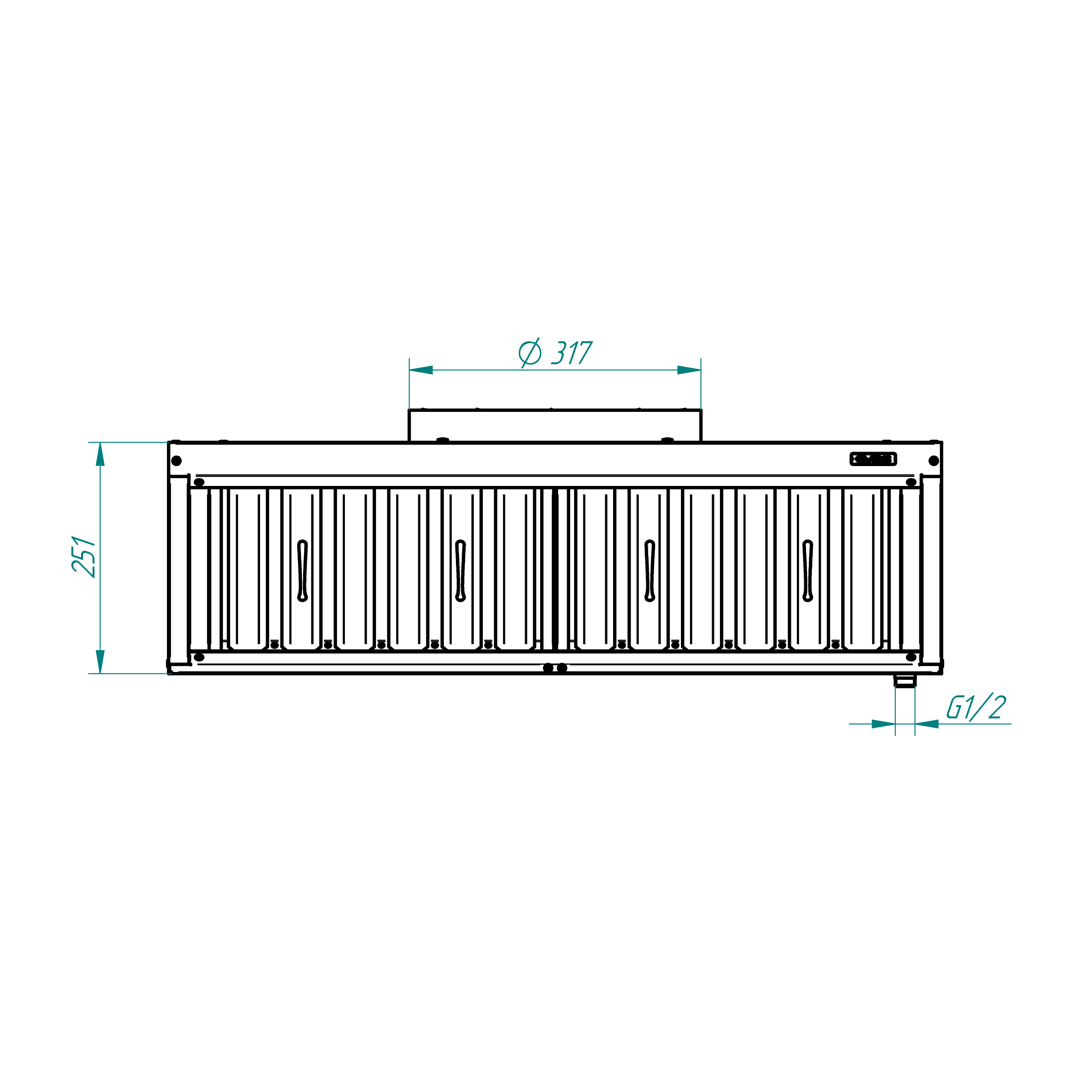

Габаритные размеры, мм: 843×1091×251(300)
Масса, кг: 30
Артикул: 21000001627
